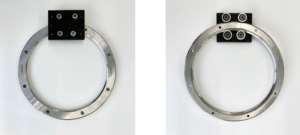

リングガイド

弊社で取り扱っているリング型ガイドについてご紹介します。

素材

高炭素クロム軸受鋼製（SUJ材）

特徴

  • V走行面は焼き入れされており、高い摩耗性をもつ
  • 全面精密研磨が施された高精度な70°V走行面
  • 径159mmから1,501mmまで幅広く対応
  • ご要望に応じ任意の角度で切断することも可能

ベアリング

  • フローティングベアリングを使用
  • 外輪が軸方向にスライドするため、2軸平行仕様において平行度システム寸法のばらつきを吸収する
  • 高炭素軸受鋼製
  • 高い硬度、高い耐摩耗性
  • 固定タイプ、偏心タイプの2種類

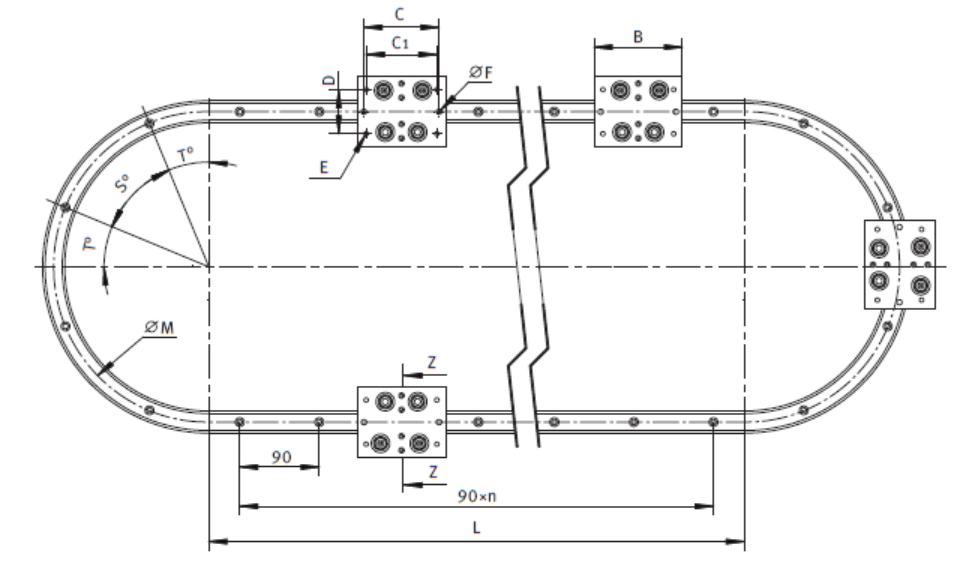

Assembly Code Components
Straight Rail Ring Rail Carriage A B
SB-LGV25XL-CR25 159 R180 SB-LGV25XL CR25 159 R180 SRC25 159 80 95
SB-LGV25XL-CR25 255 R180 CR25 255 R180 SRC25 255 100
SB-LGV25XL-CR25 315 R180 CR25 315 R180 SRC25 351 105
SB-LGV44XL-CR44 468 R180 SB-LGV44XL CR44 468 R180 SRC44 468 116  145
SB-LGV44XL-CR44 612 R180 CR44 612 R180 SRC44 612 150
SB-LGV76XL-CR76 799 R180 SB-LGV76XL CR76 799 R180 SRC76 799 185 190
SB-LGV76XL-CR76 1033 R180 CR76 1033 R180 SRC76 1033 210
SB-LGV76XL-CR76 1267 R180 CR76 1267 R180 SRC76 1267 250
SB-LGV76XL-CR76 1501 R180 CR76 1501 R180 SRC76 1501 270

会社紹介

WUXI SAIBO INDUSTRYは世界的に認知されている、ガイド（レール）部品メーカーの1つです。
ベアリング工場とリニアモーションコンポーネント工場と2つの工場を所有しており、
SAIBOグループの研究開発スタッフ含め合計350人の従業員と33,000平方メートルの工場敷地面積があります。
50％以上の製品が米国、ヨーロッパ、日本などの市場に輸出されています。



主要製品

ベアリング、線形運動コンポーネント、ファクトリーオートメーションモジュールなど
様々なラインナップを取り揃えています。

アプリケーション

FA工場自動化生産設備、産業用ロボット、物流自動倉庫、鉄道車両、医療機等の分野となります。

認定

IATF16949、ISO14001を取得しています。
