ノイズ対策 新製品のご紹介

弊社が正規代理店を務めるLaird Performance Materials(レアードパフォーマンスマテリアルズ／旧Laird Technologies)のノイズ対策 新製品をご紹介します。

CoolZorb™シリーズ

Laird Performance MaterialsのCoolZorb™は、熱伝導シートと電波吸収体の機能を1枚のシート内に併せ持つハイブリッド製品です。

従来のノイズ対策

  • ノイズ発生源を金属ケースで覆う
  • 電波吸収体やフェライト部品を設置

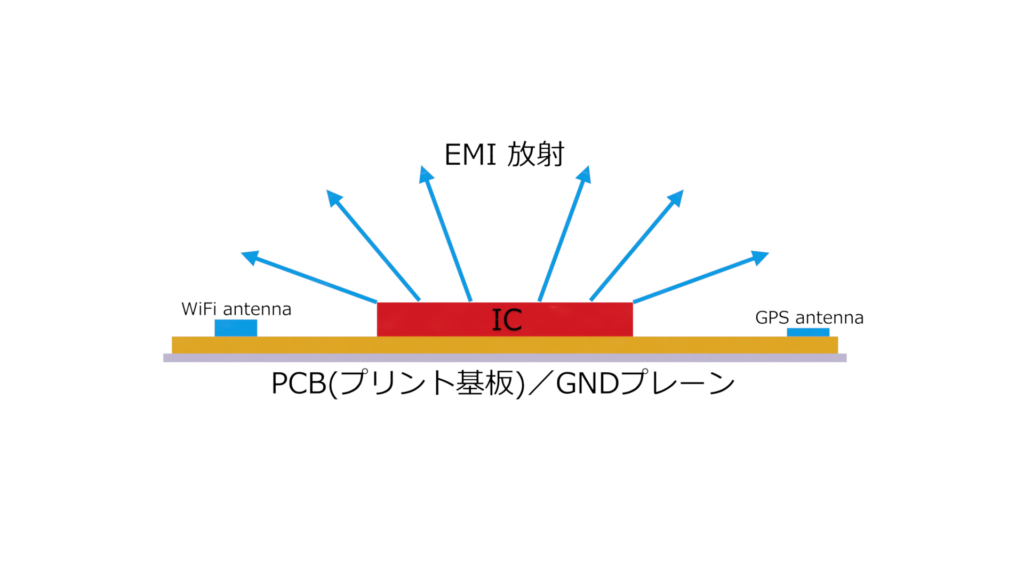

熱、ノイズ対策①
熱対策、電波遮蔽対策をしないと、ICや周辺部品に放射ノイズによる障害や熱の問題が発生します。
熱、ノイズ対策②
熱は筐体やヒートシンクに移動しますが、
電波は反射をしてしまうため、
周辺部品で放射ノイズ障害のリスクが高まります。
※電波吸収体の設置や金属板で発生源を覆う等の追加対策が必要となります。

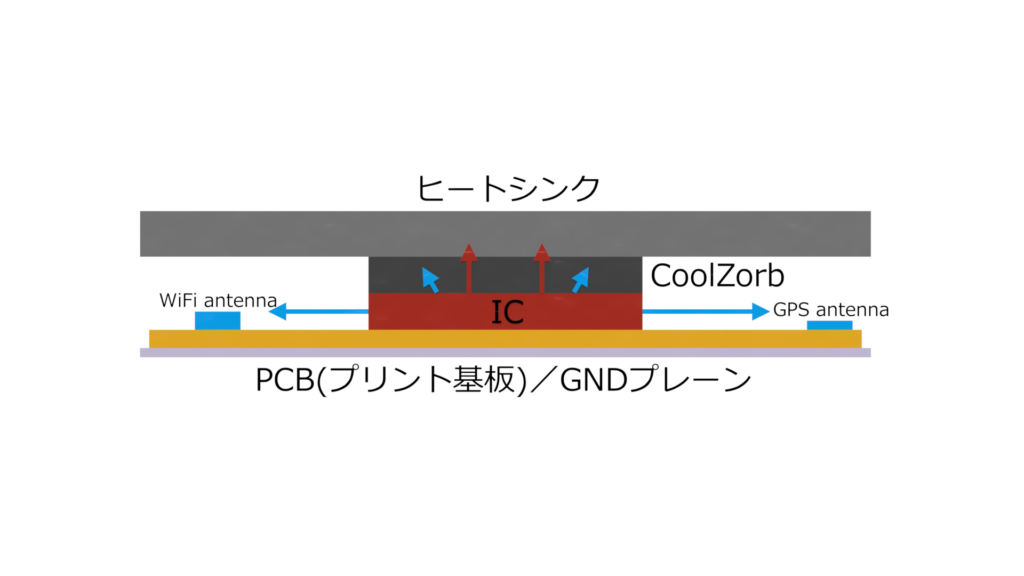

熱、ノイズ対策③
CoolZorbを設置することで、熱対策と放射ノイズ対策が可能となりますので、
最小限の空間で2つの対策ができ、
コストダウンや作業性UPに繋がります。

CoolZorb™を使用すると・・・

  • 1つの製品で熱とノイズの両方を対策できるため、部品数の削減が可能に
    ⇒コストダウンや作業工数の削減にも繋がります。
シリーズ名 熱伝導率 特徴
CoolZorb 2002.0 W/m⋅K1GHz-25GHzの低周波帯での優れた電波吸収性能 (シート状)
CoolZorb 4002.0 W/m⋅K10GHz-40GHzでの優れた電波吸収性能 (シート状)
CoolZorb 6003.0 W/m⋅K1GHz-90GHzの幅広い周波数帯での優れた電波吸収性能 (シート状)
CoolZorb D 3W/1K3.0 W/m⋅K幅広い周波数帯特性、20GHz以上で最も優れた電波吸収性能 (塗布タイプ)
CoolZorb 5004.0 W/m⋅K高い熱伝導率と20GHz-90GHzでの優れた電波吸収性能 (シート状)
CoolZorb HD5004.0 W/m⋅K高圧縮性の柔らかいCoolZorb 500 (シート状)
CoolZorb Ultra11.5 W/m⋅K高い熱伝導率と特に25GHz以上での優れた電波吸収性能をもつ
非シリコーン素材品 (シート状)
※上記の周波数範囲外では全く効果が無くなってしまうということは無く、幅広い周波数で効果があります。お気軽にご相談下さい。

CoolZorb™ シリーズ D 3W/1K (塗布タイプ)

通常のシート状製品の他、塗布タイプもございます。

特徴

  • ディスペンサーによる自動塗布
    ⇒ラインのオートメーション化や大量生産をお求めのお客様に最適
  • 塗布量や高さ(厚み)の調整が可能
    ⇒コストダウンや作業工数の削減に繋がります。
  • 複雑な形状でも塗布可能
型番概要容量重さ
A17845-10サンプルシリンジ30cc74g
A18440-07アルミカートリッジ306cc734g
A18441-031ガロンペール缶3,743cc9,000g
※内容は予告なく変更される場合がありますので、ご採用の際にはメーカーサイトで最新情報をご確認下さい。

KZorb™シリーズ

CoolZorb™と同じく熱伝導シートと電波吸収体の両機能を併せ持ったハイブリッド製品で、RF(高周波)やマイクロ波の吸収の他、マイクロ波絶縁まで1シートで実現可能です。Eccostock™ FlexKという低誘電体材料に吸収体材料を下記表から選んで自由に組み合わせられます。

特徴

  • 柔軟なシリコーン層とマイクロ波吸収層で構成
  • 1枚のシートで絶縁機能とマイクロ波吸収の両立が可能
  • カットが容易で複雑な形状にも対応

材料となるEccostock™ FlexKは、RF およびマイクロ波絶縁用の低誘電率、低損失、軽量のシリコンシートです。素材が剥がれる事はありません。複雑な形状はダイカットまたはウォータージェットシステムに対応しています。

シリーズ名 熱伝導率 誘電率寸法厚み 樹脂
Eccostock™ FlexK0.11 W/m⋅K1.70305mm×305mm0.5mmシリコン
※内容は予告なく変更される場合がありますので、ご採用の際にはメーカーサイトで最新情報をご確認下さい。

組み合わせ用電波吸収体

上記Flex K(低誘電体材料)に吸収体材料を下記より自由に組み合わせ可能です。

シリーズ名対応周波数帯減衰係数(dB/cm)
Eccosorb™ RF-LB10MHz – 4GHz80dB at 2.5GHz
Eccosorb™ MCS800MHz – 6GHz60dB at 6GHz
Eccosorb™ BSR6GHz – 18GHz40dB at 10GHz
Eccosorb™ GDS18GHz – 35GHz80dB at 20GHz
Eccosorb™ GDS FR18GHz – 35GHz80dB at 20GHz
Eccosorb™ 5G MeF 118GHz – 40GHz82dB at 32GHz
Eccosorb™ JCS-Next28GHz – 100GHz100dB at 35GHz
Eccosorb JCS40GHz – 100GHz70dB at 70GHz
Eccosorb™ MMI40GHz – 100GHz80dB at 70GHz
Eccosorb™ 5G Hi F140GHz – 100GHz75dB at 60GHz
※内容は予告なく変更される場合がありますので、ご採用の際にはメーカーサイトで最新情報をご確認下さい。
お問い合わせ
LPM-Dupontロゴ

Laird Performance Materialsは、電磁波(EMI)対策製品、熱対策製品の世界最大手メーカーです。デュポングループとして、欧州、北米、アジアにそれぞれ開発拠点、製造拠点があり、情報端末機器、車載機器、医療機器などの世界有数の大手メーカーに製品を納入しています。
