ペルチェ素子_MBXシリーズ

HOME > 取扱いメーカー／製品 > 取扱いメーカー一覧 > Tark Thermal Solutions(旧Laird Thermal Systems) > ペルチェ素子_MBXシリーズ

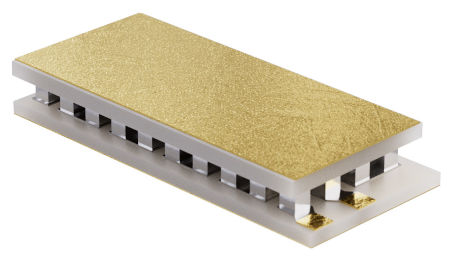

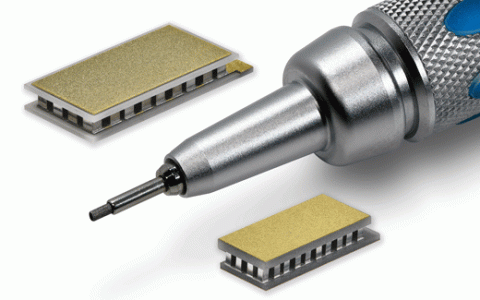

Tark Thermal Solutions(旧Laird Thermal Systems)のペルチェ素子MBXシリーズ一覧です。

TO-Canパッケージ向け一覧
TOSAパッケージ向け一覧
バタフライパッケージ向け一覧
オプション

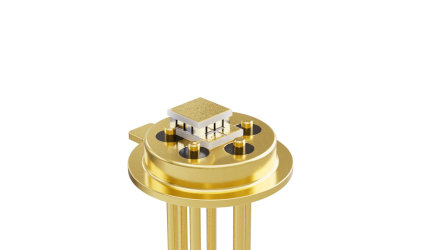

TO-Canパッケージ向け一覧

メーカー型番品名Qc Max
ΔT=0℃
Th=27℃		ΔT Max
Qc=0W
Th=27℃		長さ幅高さデータシート製品詳細
387013090MBX16-06-F2N-0101-GG-W00.7 W81.8 °C0.058 in
[ 1.5 ] mm		0.058 in
[ 1.5 ] mm		0.031 in
[ 0.8 ] mm		準備中
387012171MBX14-08-F2N-0101-GG-W00.8 W81.8 °C0.076 in
[ 1.9 ] mm		0.057 in
[ 1.5 ] mm		0.031 in
[ 0.8 ] mm		準備中
387012172MBX14-09-F1N-0101-GG-W00.9 W81.8 °C0.057 in
[ 1.5 ] mm		0.072 in
[ 1.8 ] mm		0.027 in
[ 0.7 ] mm		準備中
387012173MBX11-15-F2N-0202-GG-W01.2 W81.8 °C0.095 in
[ 2.4 ] mm		0.083 in
[ 2.1 ] mm		0.031 in
[ 0.8 ] mm		準備中
387013091MBX11-18-F2N-0202-GG-W01.4 W81.8 °C0.107 in
[ 2.7 ] mm		0.08 in
[ 2 ] mm		0.037 in
[ 0.9 ] mm		準備中
387012175MBX18-15-F2N-0202-GG-W02 W81.8 °C0.102 in
[ 2.6 ] mm		0.091 in
[ 2.3 ] mm		0.035 in
[ 0.9 ] mm		準備中
387012176MBX15-21-F2N-0302-GG-W02.2 W81.8 °C0.134 in
[ 3.4 ] mm		0.093 in
[ 2.4 ] mm		0.037 in
[ 0.9 ] mm		準備中

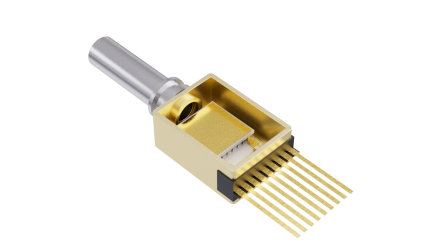

TOSAパッケージ向け一覧

メーカー型番品名Qc Max
ΔT=0℃
Th=27℃		ΔT Max
Qc=0W
Th=27℃		長さ幅高さデータシート製品詳細
387012181MBX18-20-F2N-0203-GG-W02.7 W81.8 °C0.137 in
[ 3.5 ] mm		0.102 in
[ 2.6 ] mm		0.035 in
[ 0.9 ] mm		準備中
387012182MBX17-24-F2N-0402-GG-W02.9 W81.8 °C0.165 in
[ 4.2 ] mm		0.102 in
[ 2.6 ] mm		0.037 in
[ 1 ] mm		準備中
387010765MBX12-38-F2N-0502-GG-W03.2 W81.8 °C0.201 in
[ 5.1 ] mm		0.11 in
[ 2.8 ] mm		0.042 in
[ 1.1 ] mm		準備中
387012183MBX19-28-F2N-0303-GG-W03.8 W81.8 °C0.146 in
[ 3.7 ] mm		0.14 in
[ 3.6 ] mm		0.037 in
[ 0.9 ] mm		準備中
387012184MBX19-32-F2N-0403-GG-W04.3 W81.8 °C0.174 in
[ 4.4 ] mm		0.146 in
[ 3.7 ] mm		0.038 in
[ 1 ] mm		準備中
387012185MBX20-36-F2N-0403-GG-W05.2 W81.8 °C0.188 in
[ 4.8 ] mm		0.143 in
[ 3.6 ] mm		0.037 in
[ 0.9 ] mm		準備中
387012186MBX20-40-F2N-0503-GG-W05.7 W81.8 °C0.217 in
[ 5.5 ] mm		0.153 in
[ 3.9 ] mm		0.039 in
[ 1 ] mm		準備中
387012187MBX21-45-F2N-0505-GG-W06.8 W81.8 °C0.2 in
[ 5.1 ] mm		0.198 in
[ 5 ] mm		0.04 in
[ 1 ] mm		準備中

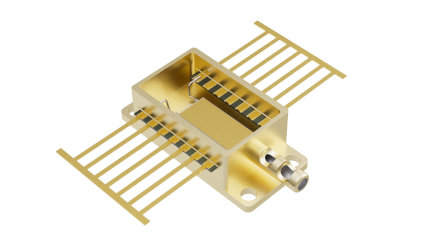

バタフライパッケージ向け一覧

メーカー型番品名Qc Max
ΔT=0℃
Th=27℃		ΔT Max
Qc=0W
Th=27℃		長さ幅高さデータシート製品詳細
387010764MBX20-42-F2A-1206-GG-W06.3 W81.8 °C0.472 in
[ 12 ] mm		0.236 in
[ 6 ] mm		0.084 in
[ 2.1 ] mm		準備中
387012191MBX25-59-F2A-0605-GG-W08.9 W81.8 °C0.246 in
[ 6.2 ] mm		0.206 in
[ 5.2 ] mm		0.048 in
[ 1.2 ] mm		準備中
387013092MBX18-67-F2A-0904-GG-W09.6 W81.8 °C0.361 in
[ 9.2 ] mm		0.159 in
[ 4 ] mm		0.052 in
[ 1.3 ] mm		準備中
387012190MBX18-72-F2A-0606-GG-W09.9 W81.8 °C0.269 in
[ 6.8 ] mm		0.241 in
[ 6.1 ] mm		0.054 in
[ 1.4 ] mm		準備中
387012192MBX27-64-F2A-0904-GG-W014.2 W81.8 °C0.36 in
[ 9.1 ] mm		0.169 in
[ 4.3 ] mm		0.048 in
[ 1.2 ] mm		準備中
387012193MBX28-71-F1A-0606-GG-W016.5 W81.8 °C0.255 in
[ 6.5 ] mm		0.255 in
[ 6.5 ] mm		0.048 in
[ 1.2 ] mm		準備中

オプション

組立はんだ

はんだタイプ融点
(SnSb) スズ-アンチモン232°C
(AuSn) 金-スズ280°C

セラミック材料

セラミック材料熱伝導率オプション
(ALO) アルミナ24 W/mKF2
(ALN) 窒化アルミニウム170 W/mKF2N

表面仕上げオプション

はんだタイプ融点オプション
金めっき (ホット面/コールド面)–GG
ホット面および/またはコールド面メタライズなし–11
ホット面および/またはコールド面118°C InSn予備はんだ118°C22
ホット面および/またはコールド面138°C BiSn予備はんだ138°C33

リード部

はんだタイプオプション
金めっきパッドW0

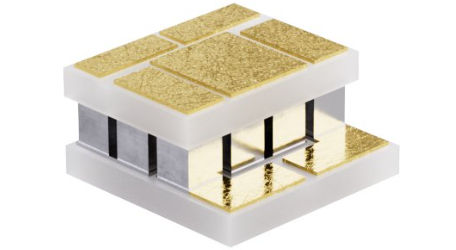

金メッキポストWP

カスタムオプション

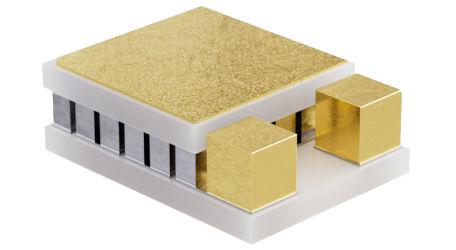

NTCサーミスタ金メッキ端子

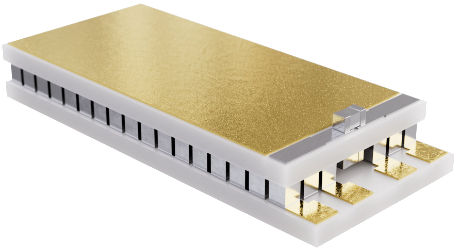

(ポスト)		セラミック表面の金属パターン形成気密封止

※内容は予告なく変更される場合がありますので、ご採用の際にはメーカーサイトで最新情報をご確認下さい。
