WPC
特徴
- WPCのQi規格に準拠し、ご要望に応じてカスタマイズ可能
- 車載グレードへの対応もご要望に応じて可能
- 使用温度範囲： -40℃～85℃
- WPC指定のフェライト素材とアッセンブリされており、最大伝送時でも高いQ値を維持

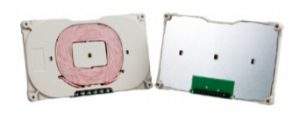

- ピンコネクタやプラスチックフレームとの組み上がり状態での納入も可能
メリット
- Qi対応
- 取り付けが容易で組立時の不良率を低減
- 急速充電を可能にし、充電時のブラインドスポットを最小化

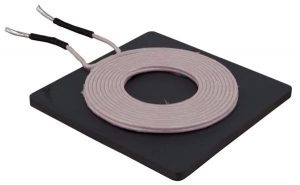

A1 Coil
P/N: RWC5353EJ240-500/RWC5353EJ240-501
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 53.0×53.0×6.7 | – | 21.60 | 24.00 | 26.40 | 75 | 90 |  |

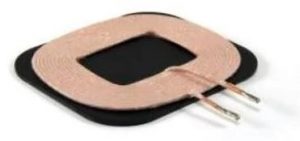

A6 Single Coil
P/N: SWC5547AK120-500
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 55.2×47.2×3.0 | – | 11.25 | 12.50 | 13.75 | 65 | 90 | |
A6 Multiple Coil
P/N: SWC10056AA120-500
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 100.0×56.0×4.5 | Bottom
Top | 11.25
10.35 | 12.50
11.50 | 13.75
12.65 | 65 | 90 | |

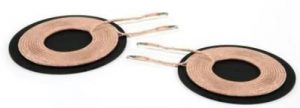

A11 Coil
P/N RWC5050AK060-500
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| Ψ50.0 x 3 | – | 5.85 | 6.5 | 7.15 | 50 | 70 | |

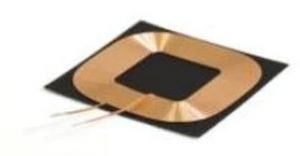

RX Coil
P/N: SWC4242KB120-100
サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 38.0×38.0×0.7 | – | 11.25 | 12.5 | 13.75 | 240 | 20 | |
15 Watt Coil
P/N: SWC4848KA100-600
サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 48.5 x 48.5 x 1.0 | – | 9.00 | 10.00 | 11.00 | 180 | Rated Current 2A | |
Litz coil and 3D shaped ferrite module(リッツコイルと3Dのフェライトモジュール)
P/N: RWC2727AH070-300
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 49.36×27.0×4.2 | – | 5.00 | 5.50 | 6.00 | 48.3 | – | |
TX Coil
P/N: こちらの製品については別途お問い合わせ下さい
| サイズ (mm) | インダクタンス (μH ± 10%) | DCR MAX (mΩ) | Q @100 KHz/1v (MIN) | 資料 | |||
| COIL | MIN | NOM | MAX | ||||
| 99x59x4.4 | Bottom Top | 11.25 10.35 | 12.50 11.50 | 13.75 12.65 | 65 | 90 | – |
